Kia Picanto Revue Technique Automobile / Systeme de freinage / ABS (Système de frein anti-blocage) / Capteur de vitesse de la roue arrière Composants et emplacement des composants

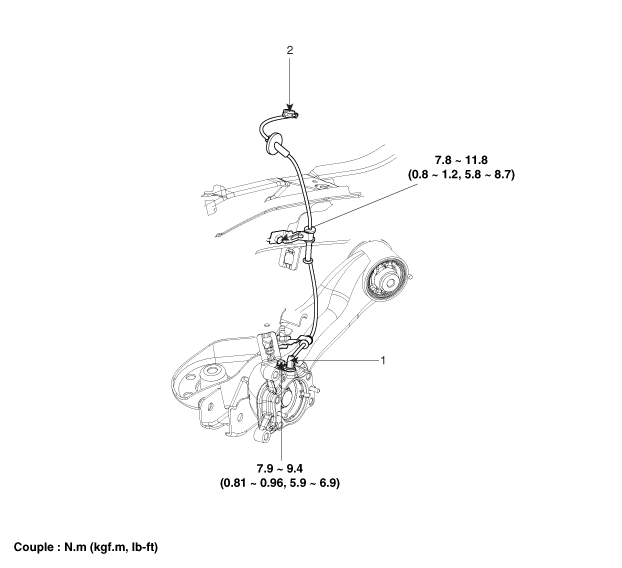

COMPOSANTS

1. Capteur de vitesse de la roue arrière
2. Connecteur du capteur de vitesse de roue arrière

Capteur de vitesse de la roue avant Procédures de réparations

DÉPOSE 1. Enlever la roue avant et le pneu. Couple de serrage : 88,3 ~ 107,9 Nm (9,0 ~ 11,0 kgf.m, 65,1 ~ 79,6 lb-ft) ...

Capteur de vitesse de la roue arrière Procédures de réparations

DÉPOSE 1. Enlever la roue arrière et le pneu. Couple de serrage : 88,3 ~ 107,9 Nm (9,0 ~ 11,0 kgf.m, 65,1 ~ 79,6 lb-ft) ...
