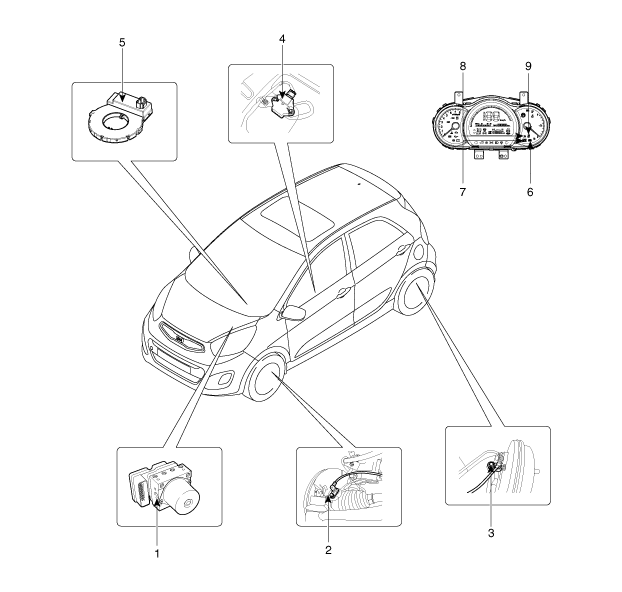

COMPOSANTS |
1. Module de contrôle de l'ESP (HECU) 2. Capteur de vitesse de roue avant 3. Capteur de vitesse de la roue arrière 4. Capteur d’amplitude de mouvement de lacet et d’accélération latérale 5. Capteur de l'angle de direction |
6. Témoin d’avertissement de l’ABS 7. Témoin d’avertissement EBD/frein de stationnement 8. Témoin d'avertissement/de fonction ESP 9. Témoin OFF ESP |
