REMPLACEMENT DU GROUPE D'INSTRUMENTS
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le tableau
de bord central (A).

|
2. |
Débranchez le connecteur du bouton marche/arrêt (A).

|
3. |
Après avoir desserré les vis de fixation, déposez le panneau inférieur
central du groupe d’instruments (A).

|
4. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le panneau
supérieur frontal du groupe d’instruments (A).

|
5. |
Après avoir desserré les vis de fixation, déposez le groupe d'instruments
(A).

|
6. |
Débranchez le connecteur (A).

|
7. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que les connecteurs sont branchés correctement.
|
•
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DU PANNEAU DE BORD CENTRAL
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le tableau
de bord central (A).

|
2. |
Débranchez le connecteur du bouton marche/arrêt (A).

|
3. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que les connecteurs sont branchés correctement.
|
•
|
Remplacez tout clip endommagé.
|
|
|
Remplacement du panneau rembourré inférieur
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
Avec un tournevis ou un dispositif de dépose, enlevez le couvercle latéral
du tableau de bord (A).

|
2. |
Après avoir desserré les vis de fixation, déposez le panneau inférieur
du tableau de bord (A).

|
3. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DU SYSTÈME AUDIO
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le tableau
de bord central (A).

|
2. |
Débranchez le connecteur du bouton marche/arrêt (A).

|
3. |
Après avoir desserré les vis de fixation, déposez l'ensemble audio (A).

|
4. |
Débranchez les connecteurs (A).

|
5. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que les connecteurs sont branchés correctement.
|
•
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DE L'UNIT DE COMMANDE DU CHAUFFAGE
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le tableau
de bord central (A).

|
2. |
Débranchez le connecteur du bouton marche/arrêt (A).

|
3. |
Après avoir desserré les vis de fixation, déposez l'ensemble audio (A).

|
4. |
Débranchez les connecteurs (A).

|
5. |
Après avoir desserré les vis de fixation, déposez la garniture du tableau
de bord [D] (A).

|
6. |
Après avpor desserré les vis de fixation, déposez l'unité de commande
de chauffage (A).

|
7. |
Débranchez les connecteurs (A) et le flexible (B).

|
8. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que les connecteurs sont branchés correctement.
|
•
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DE LA BOÎTE GANTS
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
Détachez le guide (B) de la boîte à gants (A).

|
2. |
Enlever la boîte à gants (A).

|
3. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DU DÉFLECTEUR
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
Après avoir desserré les vis de fixation, déposez l'ensemble de la garniture
(A).

|
2. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Remplacez tout clip endommagé.
|
|
|
Remplacement du revêtement latéral du tableau de bord
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
Avec un tournevis ou un dispositif de dépose, enlevez le couvercle latéral
du tableau de bord (A).
[Conducteur]

[Passager]

|
2. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Remplacez tout clip endommagé.
|
|
|
Remplacement du tableau de bord principal supérieur
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
Déposez les éléments suivants :
• |
SIÈGE AVANT
(Reportez-vous au groupe BD - "Siège avant")
|
• |
GARNITURE DU MONTANT AVANT
(Reportez-vous au groupe BD - "Garniture intérieure")
|
• |
Couvercle latéral du coussin anti-collision
|
• |
Panneau inférieur du coussin anti-collision
|
• |
Panneau inférieur frontal du groupe d’instruments et panneau
supérieur frontal du groupe d’instruments
|
• |
Ensemble du groupe d'instruments
|
• |
Panneau central du tableau de bord
|
• |
Unité de commande du chauffage
|
• |
Garniture du tableau de bord [D]
|
|
2. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez l'interrupteur
des feux de détresse (A).
|
3. |
Déconnectez le connecteur (B) de l'interrupteur des feux de détresse.

|
4. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le photocapteur
(A).
|
5. |
Déconnectez le connecteur du photocapteur (B).

|
6. |
Débranchez le connecteur du module de l'airbag du passager (A).
|
7. |
Desserrez les boulons de fixation.

|
8. |
Débranchez le connecteur (A) et les clips de fixation dans le montant
avant.

|
9. |
Déposez la garniture du tableau de bord [G] (A) après avoir poussé l'arrière
avec un tournevis (B) comme montré dans la figure ci-dessous.

|
10. |

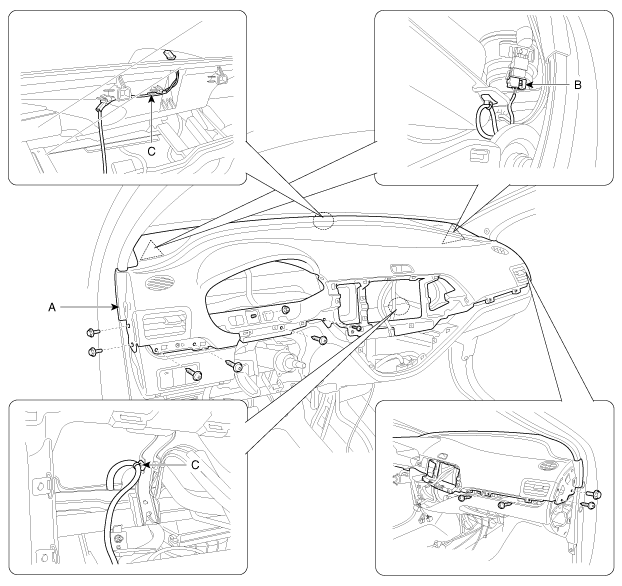

Après avoir desserré les vis, les boulons et l'écrou de fixation, déposez
l'ensemble du tableau de bord principal supérieur (A).
|
11. |
Déconnectez le connecteur du haut-parleur latéral (B).
|
12. |
Déposez les clips de câblage (C).

|
13. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que le tableau de bord rentre dans les
glissières de façon correcte.
|
•
|
Avant de serrer les boulons, assurez-vous que le câblage
du tableau de bord ne soit pas écrasé.
|
•
|
Assurez-vous que les connecteurs sont branchés correctement
et que le fil d'antenne est connecté correctement.
|
•
|
Étapez le code anti-vol de la radio, puis les stations
radio que le client avait programmées.
|
|
|
Remplacement du tableau de bord principal inférieur
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
Déposez les éléments suivants :
• |
SIÈGE AVANT
(Reportez-vous au groupe BD - "Siège avant")
|
• |
GARNITURE DU MONTANT AVANT
(Reportez-vous au groupe BD - "Garniture intérieure")
|
• |
Ensemble de la console du plancher
(Reportez-vous au groupe BD - "Console")
|
• |
HABILLAGE ANTIRAYURES DE LA PORTE AVANT
(Reportez-vous au groupe BD - "Garniture intérieure")
|
• |
Couvercle latéral du coussin anti-collision
|
• |
Panneau inférieur du coussin anti-collision
|
• |
Panneau inférieur frontal du groupe d’instruments et panneau
supérieur frontal du groupe d’instruments
|
• |
Ensemble du groupe d'instruments
|
• |
Panneau central du tableau de bord
|
• |
Unité de commande du chauffage
|
• |
Garniture du tableau de bord [D]
|
• |
Tableau de bord principal supérieur
|
• |
Colonne de direction
(Reportez-vous au groupe ST - "Arbre et colonne de direction".)
|
|
2. |
Avec un tournevis ou un dispositif de dépose, enlevez l'interrupteur
du tableau de bord inférieur (A).
|
3. |
Débranchez le connecteur de l'interrupteur inférieur du tableau de bord
(B).

|
4. |

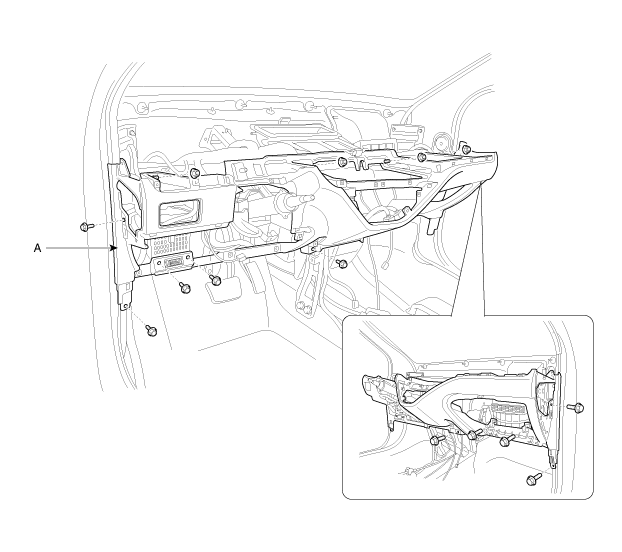

Après avoir desserré les boulons et les écrous de fixation, déposez
l'ensemble du tableau de bord principal inférieur (A).

|
5. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que le tableau de bord rentre dans les
glissières de façon correcte.
|
•
|
Avant de serrer les boulons, assurez-vous que le câblage
du tableau de bord ne soit pas écrasé.
|
•
|
Assurez-vous que les connecteurs sont branchés correctement
et que le fil d'antenne est connecté correctement.
|
•
|
Étapez le code anti-vol de la radio, puis les stations
radio que le client avait programmées.
|
|
|
Remplacement de la traverse d'auvent
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
Déposez les éléments suivants :
• |
SIÈGE AVANT
(Reportez-vous au groupe BD - "Siège avant")
|
• |
GARNITURE DU MONTANT AVANT
(Reportez-vous au groupe BD - "Garniture intérieure")
|
• |
Ensemble de la console du plancher
(Reportez-vous au groupe BD - "Console")
|
• |
HABILLAGE ANTIRAYURES DE LA PORTE AVANT
(Reportez-vous au groupe BD - "Garniture intérieure")
|
• |
Couvercle supérieur d′auvent
(Reportez-vous au groupe BD - "Couvercle supérieur d'auvent")
|
• |
Tableau de bord principal supérieur
|
• |
Tableau de bord principal inférieur
|
|
2. |
Débranchez les connecteurs de l'unité de soufflerie
(Reportez-vous au groupe HA - "Système de climatisation, chauffage,
soufflerie")
|
3. |
Déconnectez le connecteur du boîtier multiple.
[Conducteur]

|
4. |
Déconnectez les connecteurs de la boîte de jonction du compartiment
passager (A).

|
5. |
Débranchez les connecteurs (A) du module de commande d'airbag (SRSCM).

|
6. |
Déconnectez les connecteurs (B).
|
7. |

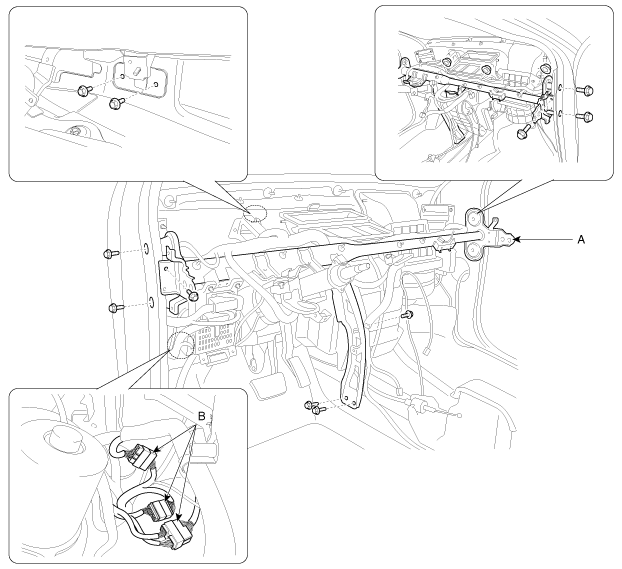

Après avoir desserré les boulons et écrous de fixation, enlevez la barre
de la croisée d'auvent (A).

|
8. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que les connecteurs sont branchés correctement.
|
•
|
Remplacez tout clip endommagé.
|
|
|
COMPOSANTS
1. Tableau de bord principal supérieur
2. Tableau de bord principal inférieur
3. Grille de haut-parleur latéral [G]
4. Photocapteur
5. Gri ...
COMPOSANTS
[Type général]
1. Garniture du toit
2. Pare-soleil
3. Retenue
4. Compartiment en verre fumé
5. Poignée passager
...
Autres materiaux:
Module de commande SRS (SRSCM) Procédures de réparation
DÉPOSE
1.
Enlevez la clé du contact du véhicule.
2.
Débranchez le câble négatif de la batterie et attendez au moins trois
minutes avant de commencer à travailler.
3.
Enlevez la console au planc ...
Témoin d’airbag
Ce témoin reste allumé pendant environ 6 secondes à chaque fois que vous tournez
le contacteur d’allumage en position ON.
Cette lumière s’allume également lorsque le SRS ne fonctionne pas correctement.
Si le témoin AIR BAG ne s’allume pas ou alors reste allumé plus de 6 secondes ...
