Kia Picanto Revue Technique Automobile / Système de suspension / Système de control de pression des pneumatiques / Diagrammes schématiques

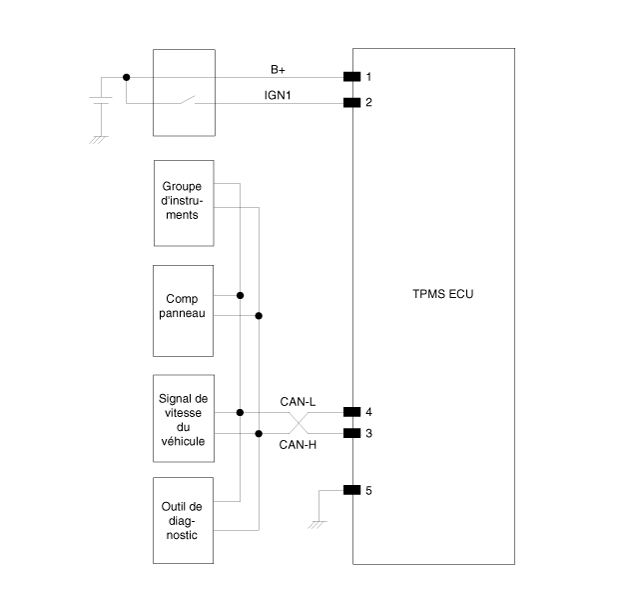

Schéma du circuit

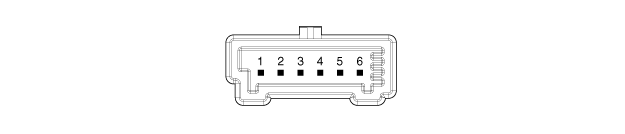

Connecteur de faisceau de câblage

N° de broche	Description
1	Batterie (+)
2	Allumage ON
3	CAN H
4	CAN L
5	MASSE
6	NC

Description et fonctionnement

Description À laMPE – Avertissement de pneu sous-gonflé/fuite 1. Conditions d’activation • ...

À capteur TPMS Description et fonctionnement

Description 1. Mode (1) État de configuration • Tous les capteurs doivent ...
