Kia Picanto Revue Technique Automobile / Système électrique de carrosserie / Système AVN / Jack multimédia Diagrammes schématiques

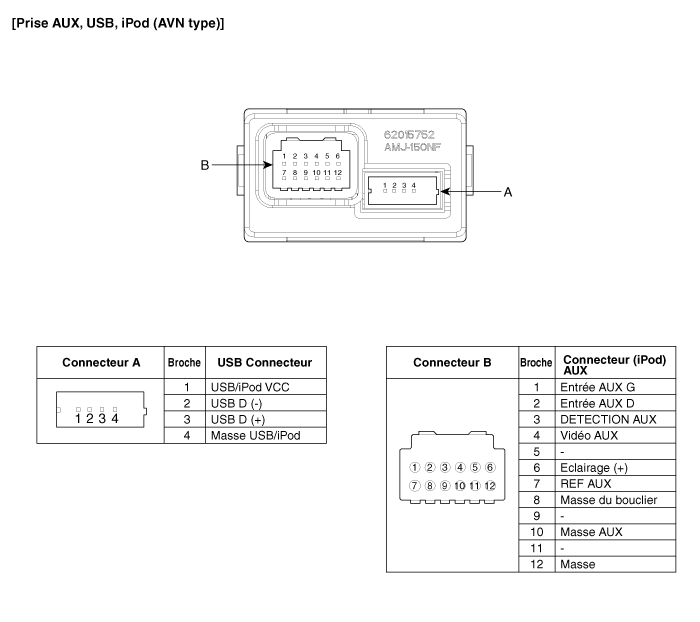

Schéma du circuit
