RECHERCHE DE PANNES

1.	Les entrées de l'interrupteur de feu peuvent être vérifiées au moyen de GDS.

2.	Pour vérifier la valeur d’entrée de l’interrupteur de lampe, sélectionnez l’option “Module de commande de la caisse”.

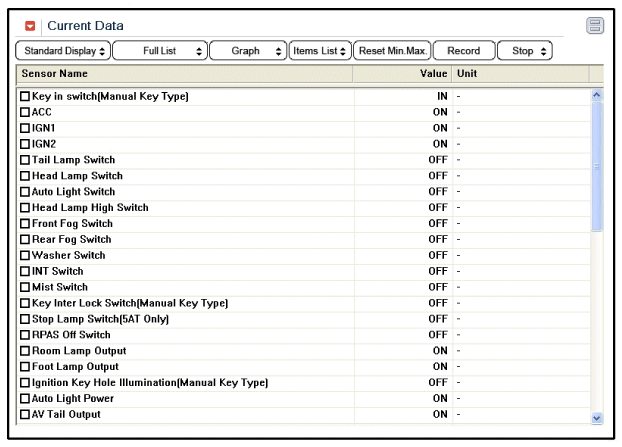

3.	Pour consulter la présente valeur entrée/sortie de BCM, "DONNÉES actuelles". Il fournit des informations sur les conditions d'entrée/sortie de BCM de l'alimentation, clignotant/feux stop, phare, porte, verrouillages, rétroviseur extérieur, essuie-glace, éclairage automatique et émetteurs etc.

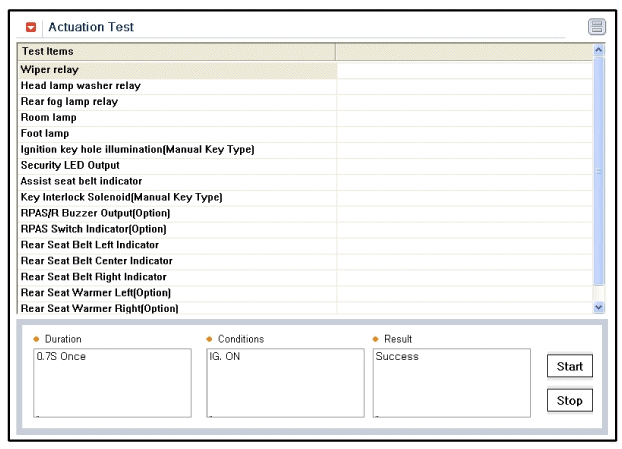

4.	Pour vérifier la valeur d’entrée de l’interrupteur de lampe en mode de force, sélectionnez l’option “Test d'actionnement”.

Symptôme	Cause possible	REMÈDE
Un feu ne s'allume pas (tout extérieur)	Ampoule grillée	Remplacez l′ampoule
Un feu ne s'allume pas (tout extérieur)	Prise, câblage ou mise à la masse défectueux	Réparez au besoin
Les phares ne s'allument pas	Ampoule grillée	Remplacez l′ampoule
	Le fusible d’allumage (BAS : 10A, HAUT : 20A) a grillé	Contrôlez la présence d′un court-circuit et remplacez le fusible
	Le fusible des phares (15 A) a grillé	Contrôlez la présence d′un court-circuit et remplacez le fusible
	Relais des phares défectueux	Contrôlez le relais
	À interrupteur d′éclairage défectueux	Contrôlez l′interrupteur
	Câblage ou mise à la masse défectueux	Réparez au besoin
Les feux arrière et les feux de plaque d′immatriculation ne s'allument pas	Ampoule grillée	Remplacez l′ampoule
	Le fusible des feux arrière (10 A) a grillé	Contrôlez la présence d′un court-circuit et remplacez le fusible
	Relais des feux arrière défectueux	Contrôlez le relais
	À interrupteur d′éclairage défectueux	Contrôlez l′interrupteur
	Câblage ou mise à la masse défectueux	Réparez au besoin
Les feux de stop ne s'allument pas	Ampoule grillée	Remplacez l′ampoule
	Le fusible des feux de stop (15 A) a grillé	Contrôlez la présence d′un court-circuit et remplacez le fusible
	À interrupteur des feux de stop défectueux	Réglez ou remplacez l′interrupteur
	Câblage ou mise à la masse défectueux	Réparez au besoin
Les feux de stop ne s'éteignent pas	À interrupteur des feux de stop défectueux	Réparez ou remplacez l′interrupteur
À la lampe d′éclairage du tableau de bord ne s'allume pas (Les feux arrière s'allument)	Rhéostat défectueux	Contrôlez le rhéostat
	Câblage ou mise à la masse défectueux	Réparez au besoin
Les clignotants ne s'allument pas d′un côté	Ampoule grillée	Remplacez l′ampoule
	À interrupteur des clignotants défectueux	Contrôlez l′interrupteur
	Câblage ou mise à la masse défectueux	Réparez au besoin
Les clignotants ne s'allument pas	Ampoule grillée	Remplacez l′ampoule
	Le fusible des clignotants (10 A) a grillé	Contrôlez la présence d′un court-circuit et remplacez le fusible
	Clignotant défectueux	Contrôlez le clignotant
	À interrupteur des clignotants défectueux	Contrôlez l′interrupteur
	Câblage ou mise à la masse défectueux	Réparez au besoin
Les témoin d′avertissement de détresse ne s'allument pas	Ampoule grillée	Remplacez l′ampoule
	Le fusible de témoin d′avertissement de détresse (15 A) a grillé	Contrôlez la présence d′un court-circuit et remplacez le fusible
	Clignotant défectueux	Contrôlez le clignotant
	À interrupteur des feux de détresse défectueux	Contrôlez l′interrupteur
	Câblage ou mise à la masse défectueux	Réparez au besoin
Vitesse de clignotement trop lente ou trop rapide	À la puissance des lampes est inférieure ou supérieure à celle qui est spécifiée	Remplacez les feux
Vitesse de clignotement trop lente ou trop rapide	Clignotant défectueux	Contrôlez le clignotant
Les feux de recul ne s'allument pas	Ampoule grillée	Remplacez l′ampoule
	Le fusible des feux de recul (10 A) a grillé	Contrôlez la présence d′un court-circuit et remplacez le fusible
	À interrupteur des feux de recul défectueux (M/T)	Contrôlez l′interrupteur
	À interrupteur de la transmission (A/T) défectueux	Contrôlez l′interrupteur
	Câblage ou mise à la masse défectueux	Réparez au besoin
À la lampe d′habitacle ne s'allume pas	Ampoule grillée	Remplacez l′ampoule
	Le fusible de la lampe d′habitacle (10 A) a grillé	Contrôlez la présence d′un court-circuit et remplacez le fusible
	À interrupteur de la lampe d′habitacle défectueux	Contrôlez l′interrupteur
	Câblage ou mise à la masse défectueux	Réparez au besoin
Les feux antibrouillard avant ne s'allument pas	Ampoule grillée	Remplacez l′ampoule
	Le fusible des feux antibrouillard avant (15 A) a grillé	Contrôlez la présence d′un court-circuit et remplacez le fusible
	Relais des feux antibrouillard avant défectueux	Contrôlez le relais
	À interrupteur des feux antibrouillard avant défectueux	Contrôlez l′interrupteur
	Câblage ou mise à la masse défectueux	Réparez au besoin
Les feux antibrouillard arrière ne s'allument pas	Fusible des feux antibrouillard arrière (15 A) grillé	Contrôlez la présence d′un court-circuit et remplacez le fusible
	Fusible des feux antibrouillard arrière (15 A) grillé	Contrôlez la présence d′un court-circuit et remplacez le fusible
	À interrupteur des feux antibrouillard arrière défectueux	Contrôlez l′interrupteur
	Relais des feux antibrouillard arrière défectueux	Contrôlez le relais
	Câblage ou mise à la masse défectueux	Réparez au besoin
À la lampe de l′habitacle ne s'allume pas	Ampoule grillée	Remplacez l′ampoule
	Le fusible de la lampe d′habitacle (10 A) a grillé	Contrôlez la présence d′un court-circuit et remplacez le fusible
	À interrupteur de la liseuse défectueux	Contrôlez l′interrupteur
	Câblage ou mise à la masse défectueux	Réparez au besoin
À la lampe du coffre ne s'allume pas	Ampoule grillée	Remplacez l′ampoule
	Le fusible de la lampe d′habitacle (10 A) a grillé	Contrôlez la présence d′un court-circuit et remplacez le fusible
	À interrupteur de la lampe du coffre défectueux	Contrôlez l′interrupteur
	Câblage ou mise à la masse défectueux	Réparez au besoin
