| COMPOSANTS |
| [NON-ISG] |

|
CONNECTEUR |
N° de BROCHE |
Fonction |
CONNECTEUR |
N° de BROCHE |
Fonction |
|

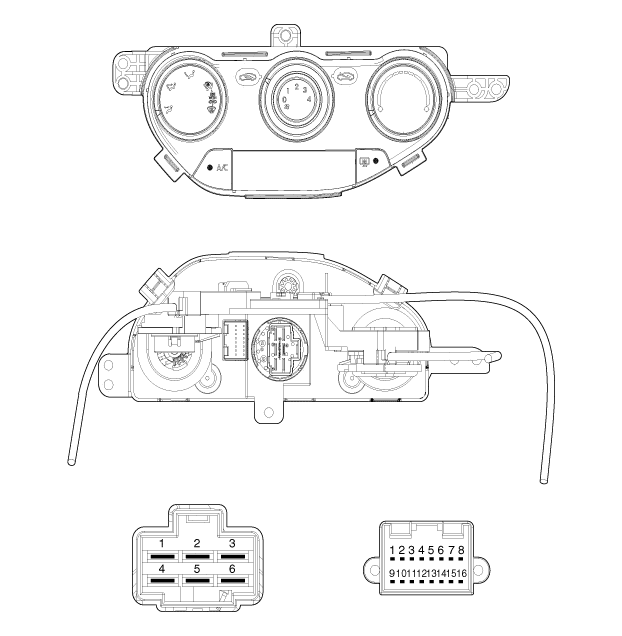

Connecteur (A) |
1 |
Bas |
Connecteur (B) |
1 |
ALL2 |
|
2 |
Commun |
2 |
PAB/SBR ALL1 |
||
|
3 |
élevée |
3 |
Sortie du climatiseur |
||
|
4 |
Moyen bas |
4 |
HTD |
||
|
5 |
Moyen haut |
5 |
INT de dégivreur arrière |
||
|
6 |
MASSE |
6 |
Vers l'interrupteur commun de la soufflerie |
||
|
|
|
7 |
- |
||
|
8 |
MASSE |
||||
|
9 |
Feux arrière (ILL+) |
||||
|
10 |
Signal PAB ON |
||||
|
11 |
Signal PAB OFF |
||||
|
12 |
IND ceinture de sécurité PS |
||||
|
13 |
IND ceinture de sécurité AR G |
||||
|
14 |
IND ceinture de sécurité AR. CENTRALE |
||||
|
15 |
IND ceinture de sécurité AR |
||||
|
16 |
RHEOSTAT (ÉCL-) |
| [ISG] |

|
CONNECTEUR |
N° de BROCHE |
Fonction |
CONNECTEUR |
N° de BROCHE |
Fonction |
|

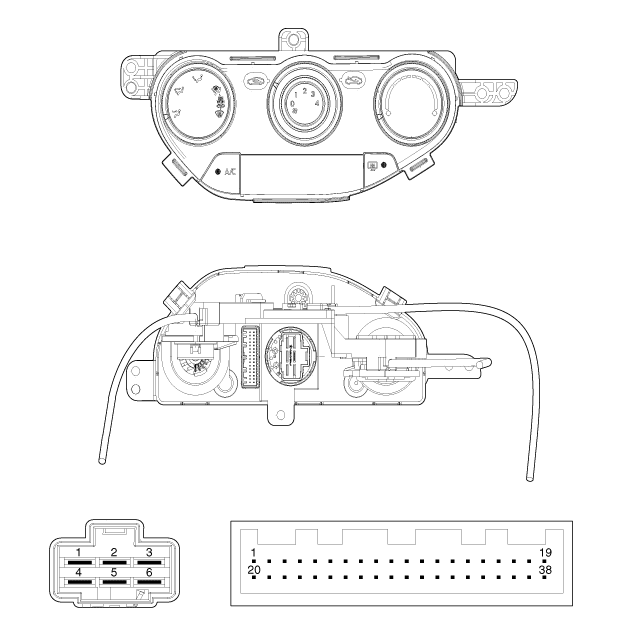

Connecteur (A) |
1 |
Bas |
Connecteur (B) |
1 |
BAT |
|
2 |
Commun |
2 |
ALL2 |
||
|
3 |
élevée |
3 |
ALL1 |
||
|
4 |
Moyen bas |
4 |
PAB ALL1 |
||
|
5 |
Moyen haut |
5 |
HTD |
||
|
6 |
MASSE |
6 |
Interrupteur du désembueur arrière |
||
|
|
|
7 |
Signal de soufflerie ON |
||
|
8 |
Capteur ambiant (+) |
||||
|
9 |
Capteur d'évaporation(+) |
||||
|
10 |
MASSE du capteur |
||||
|
11 |
- |
||||
|
12 |
- |
||||
|
13 |
CAN SUPÉRIEUR |
||||
|
14 |
CAN INFÉRIEUR |
||||
|
15 |
- |
||||
|
16 |
MASSE |
||||
|
17 |
Signal soufflerie activée max |
||||
|
18 |
- |
||||
|
19 |
FEUX ARRIÈRE (ÉCL+) |
||||
|
20 |
- |
||||
|
21 |
- |
||||
|
22 |
Signal PAB ON |
||||
|
23 |
Signal PAB OFF |
||||
|
24 |
SBR |
||||
|
25 |
SER arrière gauche |
||||
|
26 |
SER central arrière |
||||
|
27 |
SER arrière droit |
||||
|
28 |
- |
||||
|
29 |
- |
||||
|
30 |
- |
||||
|
31 |
- |
||||
|
32 |
Rhéostat (ILL-) |
