Kia Picanto Revue Technique Automobile / Système mécanique du moteur / Système d′admission et d′échappement / Collecteur d′échappement Composants et emplacement des composants

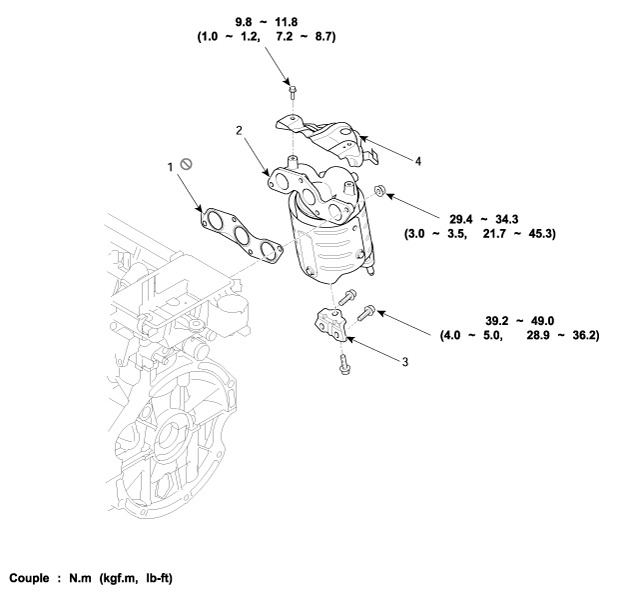

COMPOSANTS

1. Joint du collecteur d'échappement
2. Ensemble du collecteur d'échappement

3. Support du collecteur d’échappement
4. Protecteur de chaleur
