Kia Picanto: À capteur d′oxygène chauffé (HO2S) Diagrammes schématiques

Kia Picanto Revue Technique Automobile
Kia Picanto Revue Technique Automobile / Système de commande du moteur/carburant / Système de commande du moteur / À capteur d′oxygène chauffé (HO2S) Diagrammes schématiques

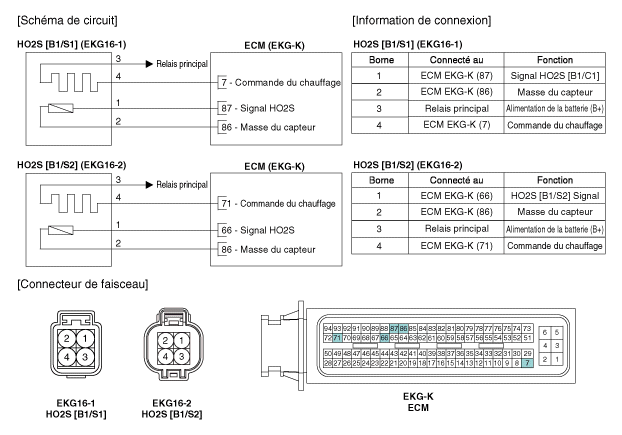

Schéma du circuit

À capteur d′oxygène chauffé (HO2S) Recherche de pannes
FORME D'ONDE [Capteur 1, 2] [rangée 1 / capteur 1] [rangée 1 / capteur 2] ...

À capteur d′oxygène chauffé (HO2S) Procédures de réparation
Contrôle 1. Vérifiez la forme d'onde du signal de la sonde lambda à l'aide d'un GDS Spécification : Voir "Forme d ...
