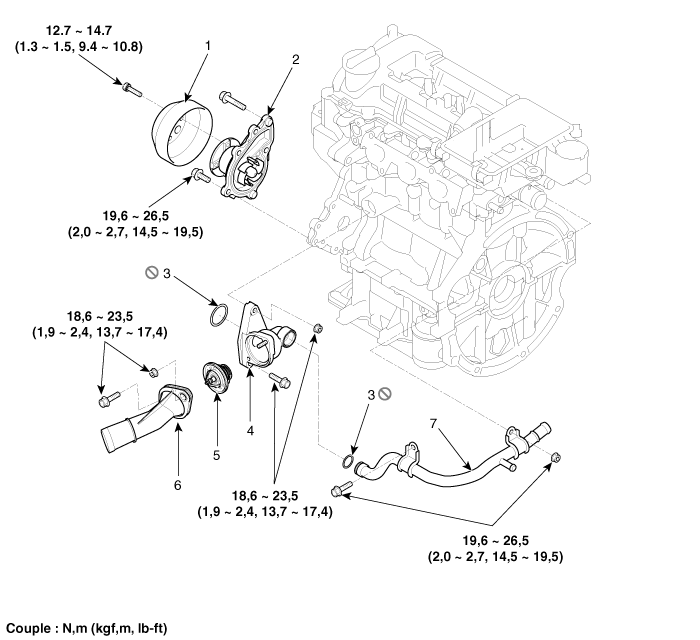

| COMPOSANTS |

|
1. Poulie de la pompe à eau 2. Pompe à eau 3. JOINT TORIQUE |
4. Carter du thermostat 5. Thermostat |
6. Raccord d’arrivée d’eau 7. Tuyau de chauffage |
Radiateur Procédures de réparations
Pompe à eau Procédures de réparationsAmortisseur arrière Procédures de réparation
REMPLACEMENT
1.
Retirez le pneu et la roue arrière.
Couple de serrage:
88,3 ~ 107,9 Nm (9,0 ~ 11,0 Kgf·m, 65,1 ~ 79,6 lb-ft)
...
À actionneurs de verrouillage électrique de porte Procédures de réparation
Contrôle
CONTRÔLE DU DISPOSITIF DE COMMANDE DE VERROUILLAGE DE LA PORTE AVANT
1.
Enlevez la garniture de porte avant.
(Reportez-vous au groupe BD - "Porte avant")
2.
Enlevez le module de porte avant.
...
