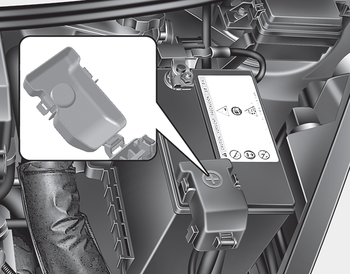

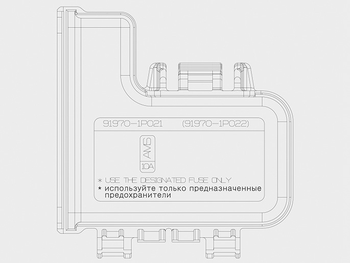

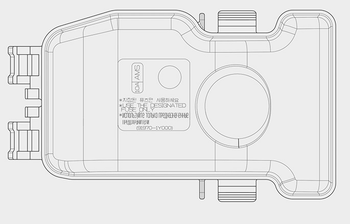

Kia Picanto: Couvercle de la borne de la batterie
✽ REMARQUE
La véritable étiquette du panneau de fusibles/relais peut différer des éléments installés.
■ Type A
■ Type B

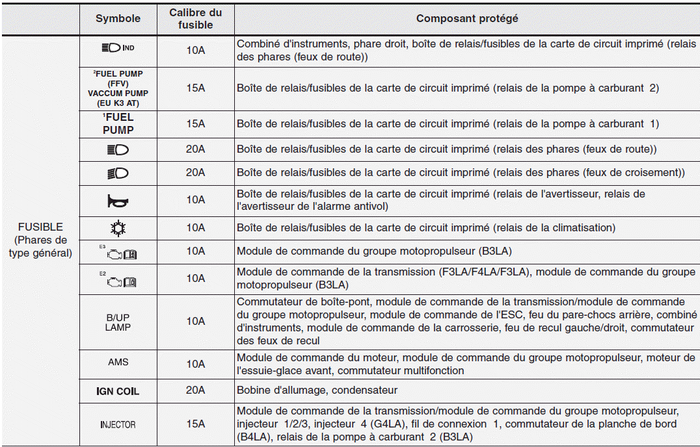

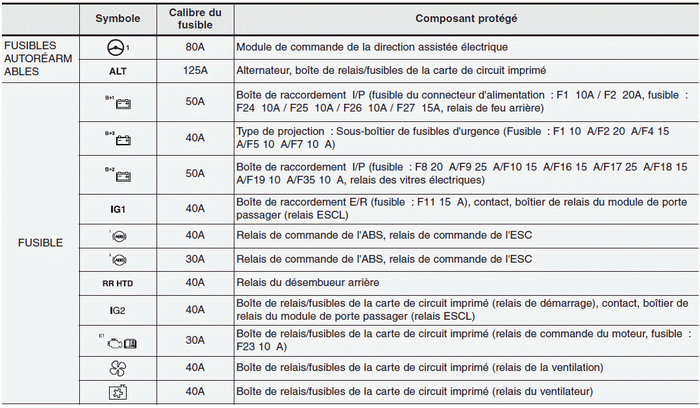

Panneau de fusibles principal du compartiment moteur

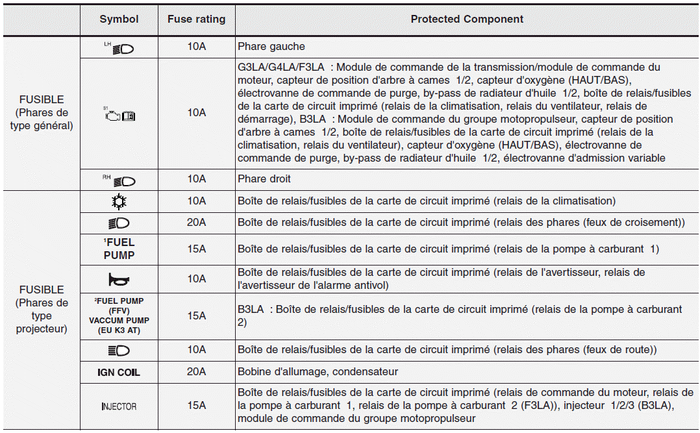

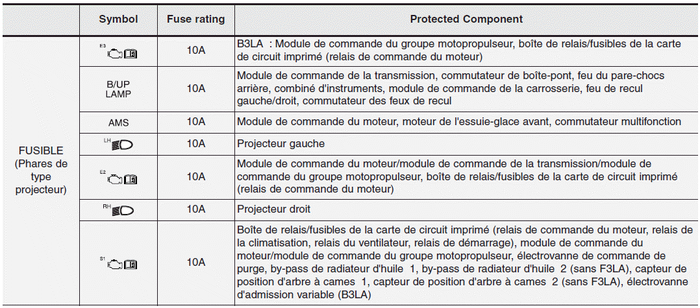

Panneau de fusibles du compartiment moteur (Phares de type projecteur uniquement)
✽ REMARQUE
La véritable étiquette du panneau de fusibles/relais peut différer des éléments
installés.
...
Ampoules
AVERTISSEMENT - Manipulation des phares
Avant de manipuler les phares, assurez-vous que le frein de stationnement
est correctement enclenché et que le contacteur d’allumage est sur la position ...
Autres materiaux:
Unité de chauffage Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
COMPOSANTS
1. Boîtier du dispositif de chauffage (G)
2. Boîtier du dispositif de chauffage (D)
3. Noyau de l'évaporateur
4. Garniture du chauffeur
5. Flexible de vidange
6. Capteur d'évaporate ...
Diagrammes schématiques
Schéma du circuit MDPS
Connecteur de faisceau
de câblage
Type
N° de BROCHE
Description
BATTERIE
1
BATTERIE +
2
BATTERIE +
VSS
...
