Kia Picanto Revue Technique Automobile / Système de direction / Direction assistée électrique / Diagrammes schématiques

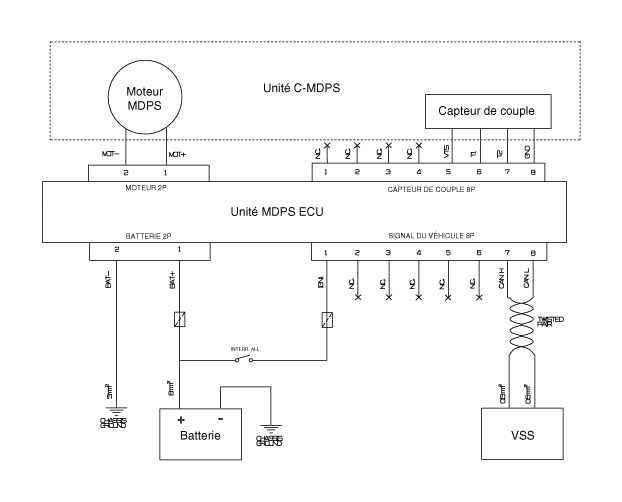

| Schéma du circuit MDPS |
| Connecteur de faisceau de câblage |
|
Type |
N° de BROCHE |
Description |
|
BATTERIE |
1 |
BATTERIE + |
|
2 |
BATTERIE + |
|
|
VSS |
1 |
ign |
|
2 |
- |
|
|
3 |
- |
|
|
4 |
- |
|
|
5 |
- |
|
|
6 |
- |
|
|
7 |
Haut_CAN |
|
|
8 |
Bas_CAN |
Composants et emplacement des composants
COMPOSANTS
1. Colonne de direction
2. ECU
3. Moteur
4. Boîte d'engrenage de direction
...
Description et fonctionnement
Description
Le système EPS (Direction assistée électrique, de type servo colonne) utilise
un moteur électrique pour aider la force de direction et est indépendant du
moteur. ...
