Kia Picanto: Diagrammes schématiques

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Système électrique de carrosserie / À module de commande de carrosserie / Diagrammes schématiques

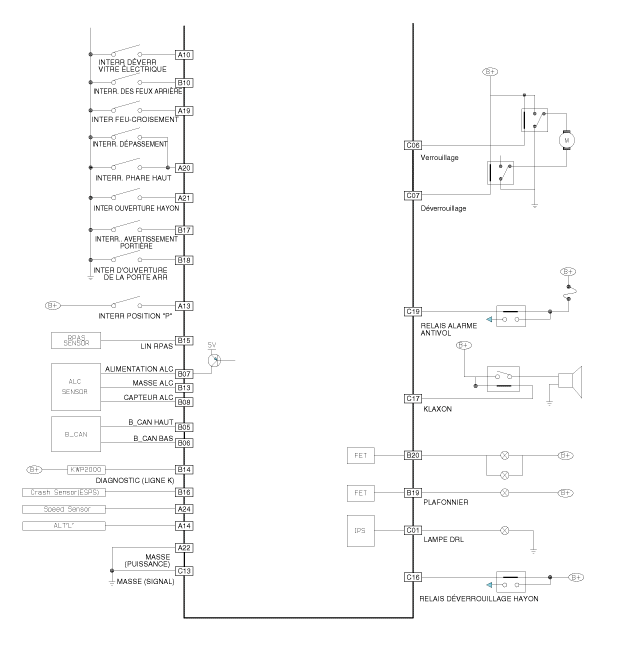

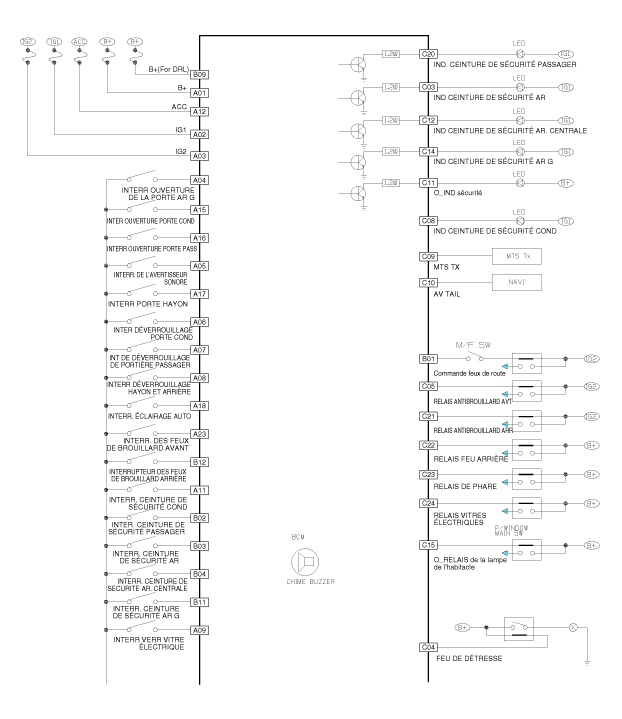

Schéma du circuit

Composants et emplacement des composants

COMPOSANTS ※ Avertisseur sonore interne : avertisseur sonore du système passager de stationnement arrière Spécification du signal d'entrée BCM ...

Description et fonctionnement

Description Le module de commande de carrosserie reçoit des signaux de l'interrupteur d'entrée variable commandant la durée et l'alerte (avertisseur sonore et indicat ...
