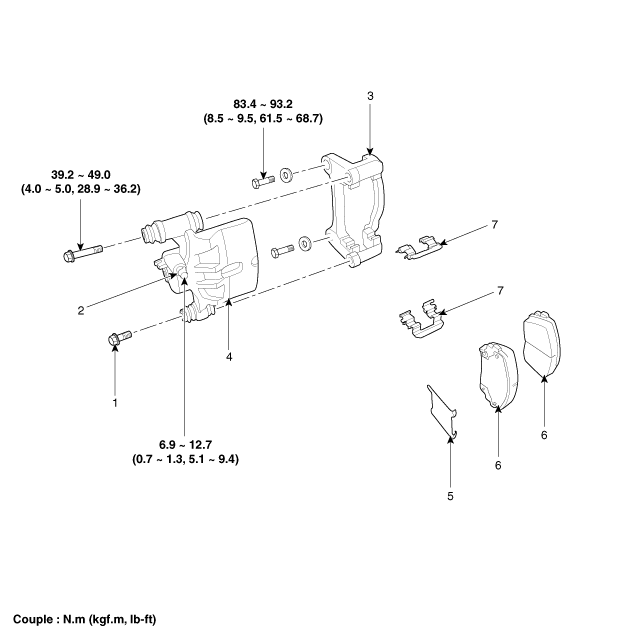

COMPOSANTS |
1. Boulon de la tige de guidage 2. Vis de purge 3. Support de l’étrier 4. Corps de l'étrier |
5. Cale interne de plaquette 6 : Plaquette de frein 7. Goujon de blocage |
Position phares
■ Type A
■ Type B
Lorsque le commutateur d’éclairage se trouve en position phares, les feux avant,
les feux arrière, les feux de la plaque d’immatriculation et les lumières du tableau
de bord sont allumés.
✽ REMARQUE
Pour allumer les phares, le contacteur d’allumage doi ...
Procédures de réparation
Contrôle
CONTRÔLE DE L′INTERRUPTEUR D′ ÉCLAIRage
Contrôlez la présence de continuité entre les bornes suivantes, à chaque position
de l'interrupteur multifonctions. Si la continuité n'est pas conforme aux spécifications,
remplacez l'interrupteur mul ...
